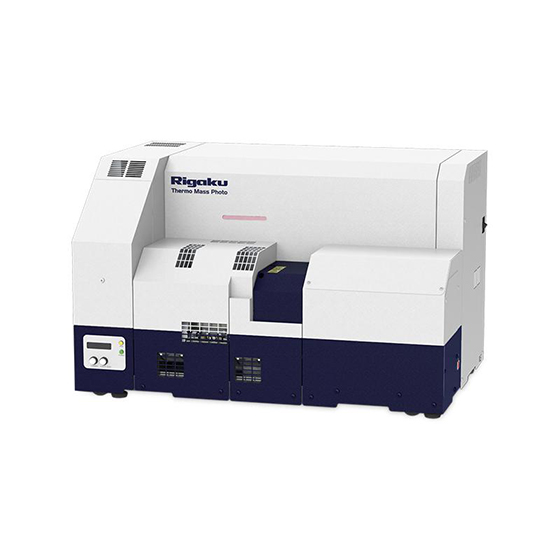

    실시간 열 중량 시차 열분석 메스 분석 장치 Thermo Mass Photo
  • Interface type: Skimmer direct transfer
  • Quadrupole mass spectrometer 분석
  • Mass range : m/z 1 ~ 410
  • 측정 모드 : TIC Scan, SIM(Max.16ch), Partial pressure mode( 10 types)
  • TG-DTA/Mass 동시 측정
  • 세계 최초 소프트 광 이온화 법 (PI:Photo Ionization) 채택
  • 실시간 열 중량 시차 열분석 메스 분석 장치
    Thermo Mass Photo
  • Interface type: Skimmer direct transfer
  • Quadrupole mass spectrometer 분석
  • Mass range : m/z 1 ~ 410
  • 측정 모드 : TIC Scan, SIM(Max.16ch), Partial pressure mode( 10 types)
  • TG-DTA/Mass 동시 측정
  • 세계 최초 소프트 광 이온화 법 (PI:Photo Ionization) 채택
  • Product Features 제품특징

    Thermo Mass Photo

    세계 최초로 획기적인 소프트 광 이온화 법과 Skimmer interface 가스 유입방식을 채택하여 TG-DTA 데이터와 질량 분석이 동시에 측정 가능한 시스템입니다.

    EI와 PI의 두 가지 이온화 방식을 선택 가능하며, TG-DTA의 온도별 질량 분석이 가능합니다.

    • 광 소프트 이온화 법의 원리 (photo ionization) : VUV lamp 를 이용한 에너지를 분자(M)을 향해 조사하면 그 광자에너지 (E=hv) 분자의 이온화에너지 보다 큰 경우, 분자는 광전자를 방출하고 이온화를 발생시킵니다.
    • M + hv -> M++e 이 장비는 10eV 정도의 광자 에너지를 가진 진공 자외선 빛을 이온화 소스로 사용합니다.
    • 획기적인 이온화 법을 채택 : 이온화 방식은 전자 충격 이온화(EI)법과 광온화(PI)법의 모드 선택이 가능합니다.
    • 목적에 따라 측정 모드 선택 가능 : 지정한 모든 질량 범위를 측정하는 TIC (Total Ion Current)스캔 모드, 지정한 질량번호만을 고감도로 측정하는 SIM (Selected Ion Monitoring) 모드, 특정 성분 종류를 추적하는 분압(Partial Pressure) 모드를 선택할 수 있습니다.
    • 수소에서 m/z 410 까지 초고감도로 검출가능 : H2, H2O, CO 등 낮은 질량 분자 및 무기 가스에서 m/z410까지 질량범위를 고감도로 검출할 수 있습니다.
    • 예기치 못한 발생 가스도 고감도로 검출 : 모든 발생 가스를 탐지하기 위한 고속 TIC 스캔 모드를 표준장비로 하고 있습니다.
    • 동적 TG 측정이 가능 : 동적 제어 모드, 등반응 속도 모드, 단계적 등온 제어 모드 등 3가지 모드를 갖춘 동적 TG와 MS의 동시 측정을 통해서 복잡한 다단계 반응및 병진반응 파악이 가능합니다.
    • 독창적인 인터페이스 : 가스유입 인테페이스는 skimmer 방식을 채용하여 온도 및 시료의 안전성, 유지 관리성을 최대화 하였습니다.
    • 공간 절약형 : 배출 기관을 모두 본체에 내장된 일체형 구조 통해 배출 펌프의 외부 장착 공간이 필요하지 않습니다.
    • 3D 프로그램 : 독창적인 3D 프로그램을 이용하여 온도에 의한 온도, 시간, TIC를 3차원으로 볼 수 있다. 또한 snapshot 기능 및 multiplot 기능이 적용 되고 있습니다. 옵션으로 NIST-MS library를 적용 가능 합니다.
    • 시차열 천칭부 : ThermoPlus evo II TG-DTA
    • 인터페이스부 : skimmer direct interface
    • MS 분석관 : Quadrupole 방식, 질량 범위(m/z): 1~410
    • 측정 모드 : TIC 모드, SIM 모드(최대 16ch)
    • 분압 모드 : (고정. 화학 종류)
    Specifications 제품사양
    Thermo-Mass Photo specification
     Displays real-time temperature, TG, DTA and MS-DATA The MS profiles of the evolved gases are displayed on the same screen while comparing it with the TG-DTA data.
     Ideal gas injection interfaceThe gas injection mechanism adopts the 2 orifice structure skimmer- type interface based on Jet Separator principle.
     Ionization modesEI (Electron impactionization  method
    PI (Photoionization method)measurement mode selectability
     System Quadruple mass spectrometer
     Detector Secondary electron multiplier
     Filameent (EI) Yttria-coated iridium
     Ionization energy EI : 70eV (Variable) PI: 10.2eV
     Mass range m/z:1 ~410
     Resolution 1 amu
     Minimum detection partial pressure 1.0x10 -12 Pa
     Measurement modeMass peak monitoring
    (Chromatograph can be extracted from TIC)
    Multiple ion monitoring (max.16 ch.)
    Partial pressure measure
     Material         quartz
     TG-DTA                               horizontal type differential thermobalance
     Skimmer interface principle         jet-separetor nozzle located in a furnace
     Temperature range                                 RT ~1000℃
