광범위한 NMR magnet system: starting at 200 MHz
Liquid He gas system 필요 없음.
좁은 공간의 장소에서도 설치가 가능한 Compact design
실험실 및 합성을 생산공정이나 In-line 상에서도 운영 가능
Off-the-shelf probes 와 함께 Standard 54 mm warm bore 사용
HTS Cryogen free NMR HTS-110 Cryogen-free Spectroscopy NMR
광범위한 NMR magnet system: starting at 200 MHz
Liquid He gas system 필요 없음.
좁은 공간의 장소에서도 설치가 가능한 Compact design
실험실 및 합성을 생산공정이나 In-line 상에서도 운영 가능
Off-the-shelf probes 와 함께 Standard 54 mm warm bore 사용
HTS Cryogen free NMR
HTS-110 Cryogen-free Spectroscopy NMR
Product Features
제품특징

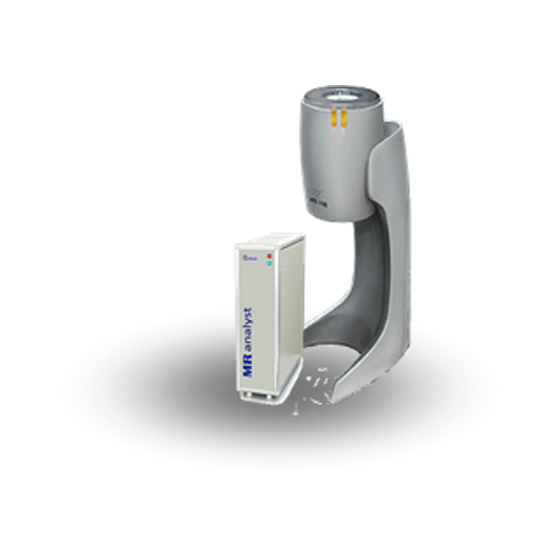

HTS-110 Cryogen-free Spectroscopy NMR
HTS-110 Cryogen-free Spectroscopy NMR 장비는 세계 최초로 개발된 high temperature superconducting magnets 로 구성되어 액체 He gas를 사용하지 않는 신 기술의 High Resolution NMR 장비입니다.
특히 이 장비는 in-line, mobile 또는 static applications 로서 사용이 가능하며, High 그리고 Low field에서 장비의 교체 없이 FT-NMR, T1/T2 relaxometry의 값을 얻어 여러 응용분야에 적용이 가능하도록 설계된 장비입니다.
특별 제작된 이 장비는 화학공정의 반응기, 바이오연료, 제약, 식품 및 석유화학 공장의 생산품들의 품질관리나 신 제품의 연구 개발등을 위하여 사용될수 있도록 제작된 장비입니다
- 광범위한 NMR magnet system의 선택 : starting at 200 MHz
- He gas system을사용 안하므로 좁은 공간의 장소에서도 설치가 가능한 Compact design 실험실 및 생산공정이나 In-line 상에서도 운영이 가능
- Off-the-shelf probes 와 함께 Standard 54 mm warm bore 사용
- Cryogen handling equipment, helium quench extraction system 및 dewar storage space 필요없음
- 화학공정의 반응기, 바이오연료, 제약, 식품 및 석유화학 공장의 생산품들의 품질관리 및 신 제품의 연구 개발등을 위하여 사용
Specifications
제품사양
| Specifications | ||
| Room temperature bore | 54 mm | |
| 5 gauss stray field line | Within surface of magnet cover | |
| LN2 refill interval | N/A | |
| LHe hold time | N/A | |
| Helium level sensor | N/A | |
| Magnetic field stability | <10 Hz/hour (target) | |
| Utility and Installation requirements | ||
| Power consumption | <5 kW, 3-phase, 50/60 Hz | |
| Water requirements | ~4 lpm @ <32 °C | |
| Floor space and weight | Superconducting magnet | <200 kg, 550 mm (W) x 700 mm (D) x 950 mm (H) |

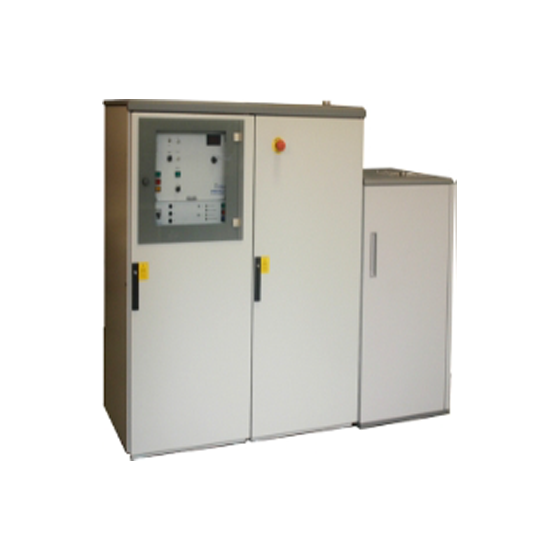

| 19” rack-mounted magnet power supply and closed cycle refrigerator compressor (located up to 10 m from magnet) | <150 kg, 600 mm (W) x 900 mm (D) x 1150 mm (H) | |
| Ambient temperature | 15 – 30 °C ± 5 °C | |
| Ceiling height (min.) | <2 m | |
| Cryogen-related equipment (cryogen handling equipment, helium quench extraction system, dewar storage space) | N/A | |
