    Nanoindenter Alemnis Standard Assembly(ASA)
  • 1) 높은 수준의 정밀 시험
  • 2) 실시간 Load 감소 및 변형률 변화 분석
  • 3) SEM 내부에서 사용 가능하며 광학현미경 하에서도 가능
  • 4) 전기적특성분석, AFM과 결합하여 사용 가능
  • Nanoindenter
    Alemnis Standard Assembly(ASA)
  • 1) 높은 수준의 정밀 시험
  • 2) 실시간 Load 감소 및 변형률 변화 분석
  • 3) SEM 내부에서 사용 가능하며 광학현미경 하에서도 가능
  • 4) 전기적특성분석, AFM과 결합하여 사용 가능
  • Product Features 제품특징

    Alemnis Standard Assembly(ASA)

    Alemnis는 다양한 테스트 환경에 적용할 수 있는 마이크로, 나노 수준의 최첨단 기계적 특성 분석 장치를 제공하여 재료과학 분야에서 획기적인 연구를 가능하게 합니다.
    Alemnis 나노인덴터 제품은 EPFL(Swiss Federal Institute of Technology)과 EMPA(Swiss Federal Laboratories of Materials Science and Technology)의 공동 프로젝트에서 수행된 다년간의 과학 분석 장비 및 피에조 변환 장치 설계 경험을 바탕으로 합니다. 이 발명자들의 논문은 과학계에서 매우 인정받는 미국 진공 학회의 Bunshah Award 2004를 수상했습니다.

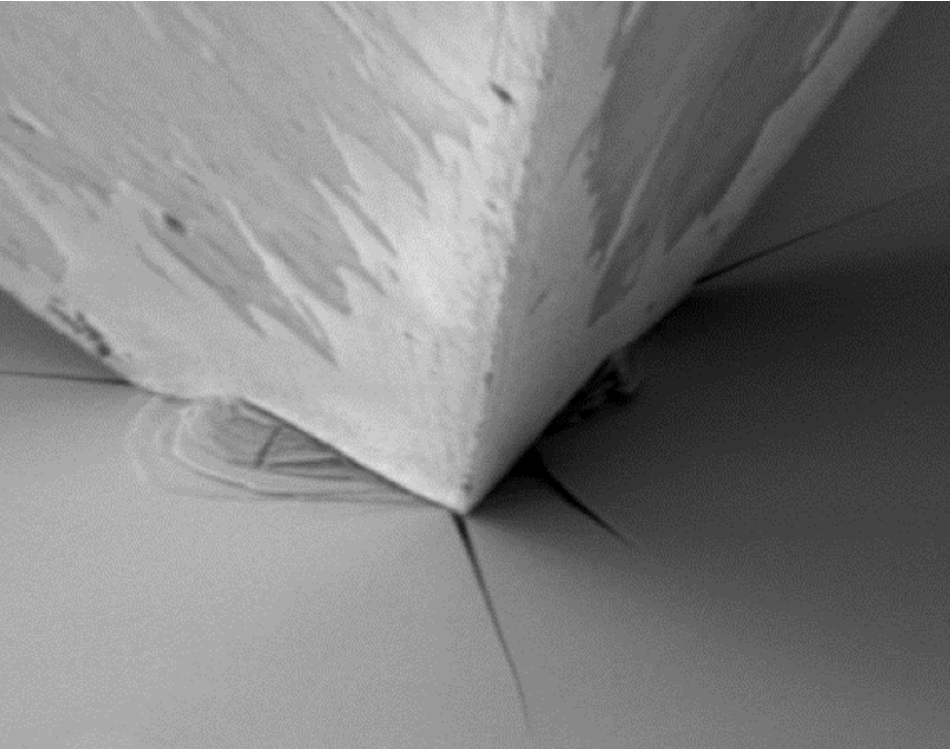

    SEM 내부에 결합하여 함께 사용할 수 있어 미세 관심 영역의 변화를 직접 눈으로 보며 in-situ로 분석이 가능합니다.
    보다 다양한 분석 가능성을 위해 High Temperature(최대 1000°C) 및 Cryo(-150°C - 200°C)등의 모듈을 결합하여 장비의 기능을 향상시킬 수 있습니다.

    • • Advanced Nanomechanical Testing – 높은 수준의 정밀 시험
    • • Innovative Transducer Design – 최첨단 피에조 변환 기술 적용
    • • True Displacement Mode – 실시간 load감소 및 변형률 변화 분석
    • • Widest Load Range - µN부터 4 N까지의 하중 지원
    • • In-SEM Compatibility – 맞춤형으로 모든 SEM에 쉽게 설치 가능
    • • Standalone Use – 모든 실험실용 테이블에서 사용 가능하며, 이상적으로는 Anti-vibration 테이블에서 사용
    • • Optical Microscope Compatibility – 광학현미경 하에서도 작동 가능
    • • Synchrotron/X-Ray Compatibility – Synchrotron 실험에 적합한 경량 설계
    • • XRD Compatibility – Stress 분석을 위해 XRD와 결합 가능
    • • Ease of Use and Support – 모듈방식 사용, 사용자 친화적 설계, 전문가 지원 제공
    Specifications 제품사양
    SpecificationAlemnis Standard Assembly(ASA)
    General Specifications
    Testing environmentin-situ and ex-situ
    Common in-situ techniquesSEM, EBSD, Raman, Synchrotron XRD, Tomography, Optical, AFM
    Common mechanical testNanoindentation, compression/tension, scratch, fatigue, creep, etc.
    Control modeTrue displacement control, load control, or mixed mode
    Indenter typesBerkovich, cube-corner, spherical, wedge, flat punch, custom
    Indenter exchangeSafe and easy in 30 seconds
    Load directionsCompression, tension, and lateral
    Weight500g
    Additional modules
    Temperature control-150℃ up to 1000℃
    Environmental controlRelative humidity (5-90% RH at 25-70℃), liquid, gas, vacuum
    High Strain rateControlled strain rate up to 10,000/s, 10kHz cycling frequency
    Load & Displacement
    XYZ position rage26mm
    XYZ positioning resolution1nm
    Load rangeTypical: 1.5N, Optional: Max. 4N
    Load RMS noiseTypical: 8uN, Optional: Min. 1uN
    Piezo actuation rangeTypical: 40um, Optional: Max. 100um
    Displacement noise RMSTypical: 1nm, Optional: Min, 150pm
    Displacement incrementTypical: 1.2nm, Optional: Min. 40pm
    Control loop frequencyTypical: 5kHz, Optional: Max. 500kHz
    Sampling frequencyTypical: 50kHz, Optional: Max. 1MHz
    Number of indents per secondTypical: 1, Optional: Max. 5
