1) Fast and sensitive : 최대 120kHz의 프레임 속도에서도 모든 전자 카운팅이 가능하며, 픽셀당 최대 10pA까지 카운트
2) Flexible : Si 또는 High-Z 소재를 사용하여 30~300keV의 광범위한 에너지 범위에서 최적화
3) Empowering : 전문 연구진과 엔지니어의 지원
4D STEM detector ARINA
1) Fast and sensitive : 최대 120kHz의 프레임 속도에서도 모든 전자 카운팅이 가능하며, 픽셀당 최대 10pA까지 카운트
2) Flexible : Si 또는 High-Z 소재를 사용하여 30~300keV의 광범위한 에너지 범위에서 최적화
3) Empowering : 전문 연구진과 엔지니어의 지원
4D STEM detector
ARINA
Product Features
제품특징
ARINA

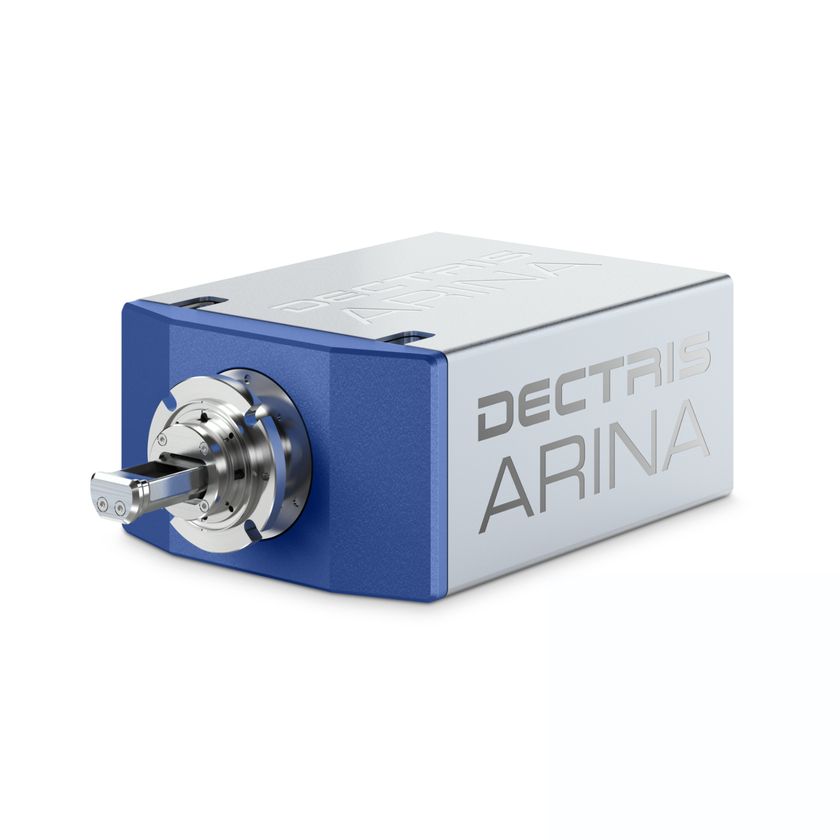

DECTRIS ARINA® Retractable 전자 계수 디텍터는 4D STEM 애플리케이션을 위해 특별히 개발되었습니다. 새로운 ASIC을 탑재한 이 디텍터는 초당 최대 120,000프레임의 빠른 속도와 높은 다이나믹 레인지, 그리고 noise-free readout 성능을 결합하여 기존 STEM 측정 속도에서 고품질 데이터 수집을 가능하게 합니다. DECTRIS의 하이브리드 픽셀 기술 덕분에 ARINA는 다양한 센서 소재를 사용할 수 있으며, 30~300keV의 전체 에너지 범위에서 최적의 성능을 발휘합니다.
DECTRIS ARINA는 결정상 및 방향 매핑부터 가상 검출기를 통한 유연한 STEM 이미지 재구성까지, 체류 시간이 10μs 미만인 광범위한 4D STEM 애플리케이션에 적합합니다.
Specifications
제품사양
| Specification | ARINA | |
| Number of pixels (W x H) | 192 x 192 | |
| Active area (W x H) [mm²] | 20 x 20 | |
| Pixel size (W x H) [µm²] | 100 x 100 | |
| Sensor material | Silicon (Si) or high-Z | |
| Energy range [keV] | 30 - 300 | |
| Frame rate (max.) [Hz] | 120,000 | |
| Count rate (max.) [el/s/pixel] | 108 | |
| Detective Quantum Efficiency, DQE(0) | Silicon (Si): 0.78 at 100 kV, 0.67 at 200 kV | high-Z: 0.70 at 200 kV, 0.75 at 300 kV | |
| Detector mounting | Retractable |
