1) Fast & Accurate : 빠른 프레임 속도에서 디텍터의 직접 전자 감지를 통해 낮은 에너지(100keV)에서 최적화되어 Low-dose 전자현미경 검사가 가능
2) Compatible : DECTRIS SINGLA® 검출기는 SerialEM 프로그램과 호환

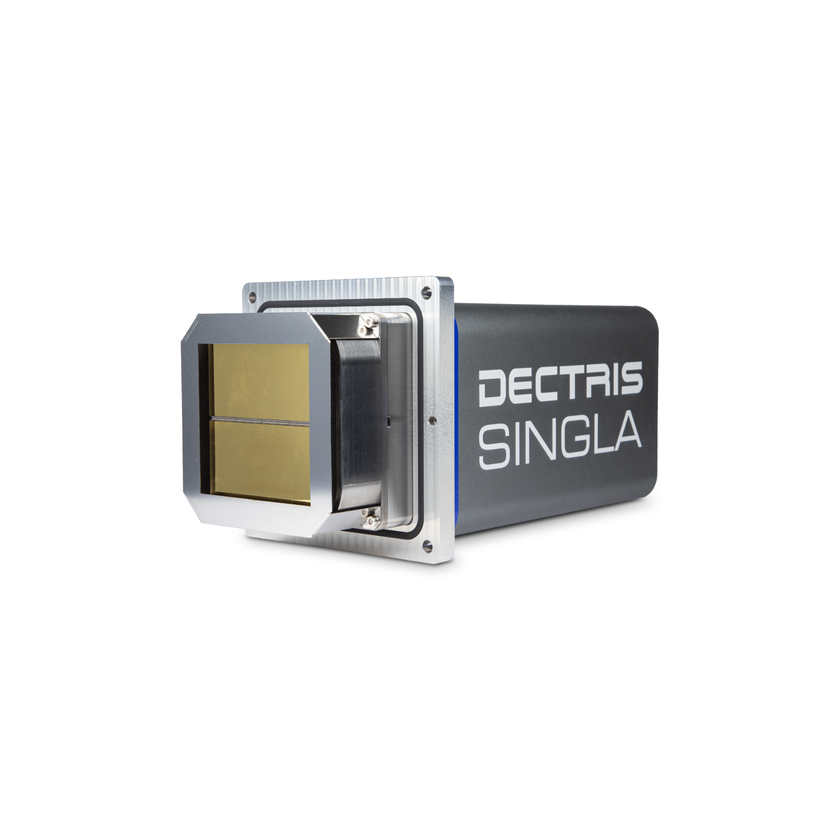

Hybrid Pixel Electron Detector SINGLA
1) Fast & Accurate : 빠른 프레임 속도에서 디텍터의 직접 전자 감지를 통해 낮은 에너지(100keV)에서 최적화되어 Low-dose 전자현미경 검사가 가능
2) Compatible : DECTRIS SINGLA® 검출기는 SerialEM 프로그램과 호환
Hybrid Pixel Electron Detector
SINGLA
Product Features
제품특징
SINGLA
DECTRIS SINGLA® 검출기는 생명 과학 분야에 최적화된 하이브리드 픽셀 전자 계수 카메라입니다. 약 1,000 x 1,000pixel의 감도 영역을 제공하여 저온 전자 현미경(cryoEM) 및 미세 전자 회절(microED) 분야에 적합합니다. 단일 입자 분석 및 저온 전자 단층 촬영 실험에서도 이 검출기의 빠른 속도가 큰 이점을 제공합니다.
또한, SINGLA 검출기의 빠른 readout 속도(초당 2,000프레임 이상)와 탁월한 다이나믹 레인지는 소분자 및 3D 미세 결정학에 이상적인 검출기입니다. 이 검출기는 TEM 하단에 장착되며 JEOL 및 Thermo Fisher Scientific의 투과 전자 현미경(TEM)과 호환됩니다.
Specifications
제품사양
| Specification | SINGLA | |
| Number of pixels (W x H) | 1,028 x 1,062 | |
| Active area (W x H) [mm²] | 77.1 x 79.7 | |
| Pixel size (W x H) [µm²] | 75 x 75 | |
| Sensor material | Silicon (Si) | |
| Energy range [keV] | 30 - 200 | |
| Frame rate (max.) [Hz] | 2,250 (16-bit); 4,500 (8-bit) | |
| Count rate (max.) [el/s/pixel] | 107 | |
| Detective Quantum Efficiency, DQE(0) | up to 0.98 at 100 kV, up to 0.90 at 200 kV | |
| Detector mounting | Bottom, on-axis |
