1) Efficient : 빠른 readout 칩으로 실리콘 센서 소재와 결합되어 낮은 에너지에서도 이상적인 검출 양자 효율(DQE)를 제공
2) Radiant-hard : 빔 스토퍼가 필요 없어 간섭 없이 모든 데이터를 수집
3) Easy : QUADRO 검출기는 SerialEM과 호환됩니다. API를 통해 모든 현미경 애플리케이션 제품군에 간편하게 통합

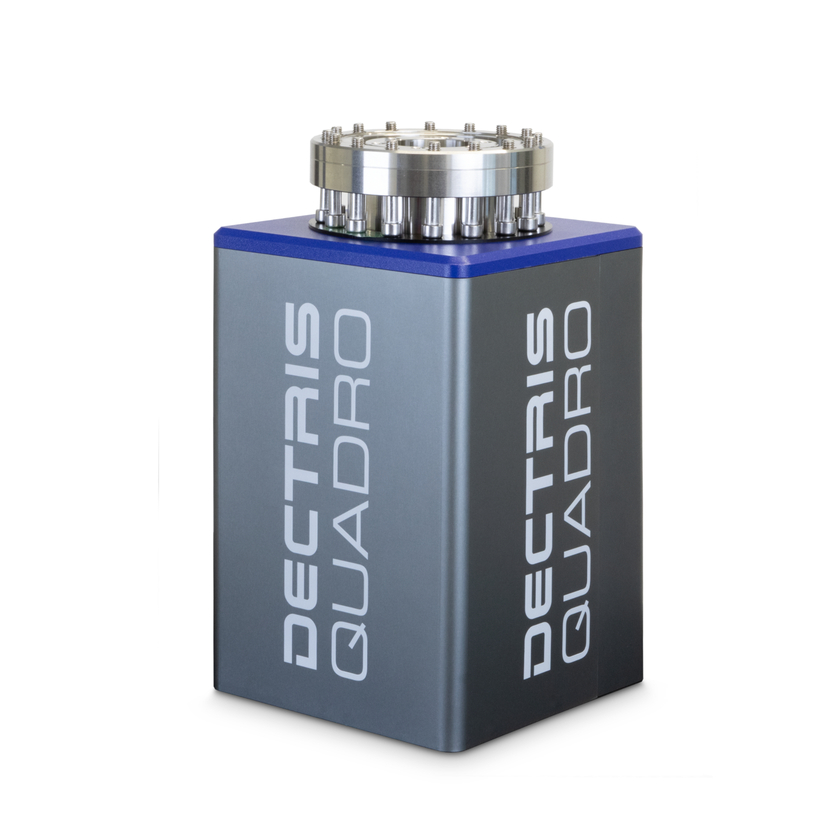

Hybrid Pixel Electron Detector QUADRO
1) Efficient : 빠른 readout 칩으로 실리콘 센서 소재와 결합되어 낮은 에너지에서도 이상적인 검출 양자 효율(DQE)를 제공
2) Radiant-hard : 빔 스토퍼가 필요 없어 간섭 없이 모든 데이터를 수집
3) Easy : QUADRO 검출기는 SerialEM과 호환됩니다. API를 통해 모든 현미경 애플리케이션 제품군에 간편하게 통합
Hybrid Pixel Electron Detector
QUADRO
Product Features
제품특징
QUADRO
하이브리드 픽셀 기술을 기반으로 하는 QUADRO는 DECTRIS가 출시한 최초의 직접 전자 검출기입니다. DECTRIS의 특징인 즉각적인 재트리거, 연속 판독, 그리고 noise-free 수집 기능을 모두 갖추고 있습니다. 높은 count rate(최대 1천만 el/s/픽셀)에서도 DECTRIS QUADRO® 검출기는 모든 전자를 카운트할 수 있어 더욱 정확한 데이터 수집을 보장합니다.
QUADRO의 탁월한 다이나믹 레인지 덕분에 실험 장비에 빔 스토퍼가 더 이상 필요하지 않으며, 이를 통해 끊김 없는 회절 패턴을 얻을 수 있습니다. 이러한 특징은 QUADRO 검출기의 속도 및 감도와 결합되어 미세전자회절(microED), 전자 이미징, 변형 이미징, 그리고 프티코그래피와 같은 기술의 판도를 바꿀 것입니다.
Specifications
제품사양
| Specification | QUADRO | |
| Number of pixels (W x H) | 512 x 512 | |
| Active area (W x H) [mm²] | 38.4 x 38.4 | |
| Pixel size (W x H) [µm²] | 75 x 75 | |
| Sensor material | Silicon (Si) | |
| Energy range [keV] | 30 - 300 | |
| Frame rate (max.) [Hz] | 2,250 (16-bit); 4,500 (8-bit) | |
| Count rate (max.) [el/s/pixel] | 9,000 (16-bit); 18,000 (8-bit) | |
| Detective Quantum Efficiency, DQE(0) | 107 | |
| Detector mounting | 0.81 at 100 kV, 0.85 at 200 kV |
